پیدا کردن سرسیمهای موتور سه سیمه تکفاز و نحوه اتصال

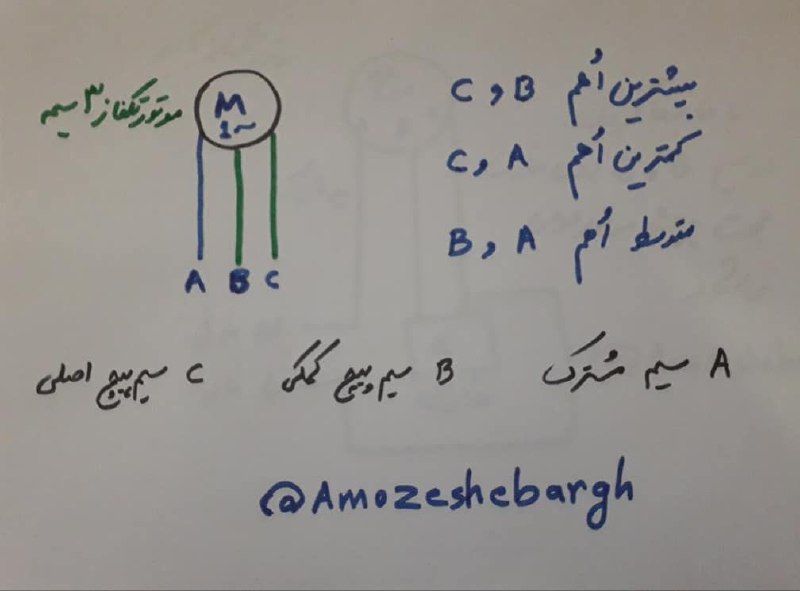

ابتدا با اهم متر دو تا از سه سیم موتور که بیشترین اهم و مقاومت را با اهم متر نشان میدهد پیدا میکنیم ، آن دو سر میشود سرهای سیم پیچ کمکی و اصلی، سیم سوم هم میشود سیم مشترک،
ما در عکسها سیم مشترک را با A نامگذاری کرده ایم، حال دو سیم دیگر را یکی یکی با سیم مشترک اهم میگیریم هر کدام که اهم و مقاومت بیشتری نشان داد سر سیم پیچ کمکی است و طبعا آن دیگری هم سر سیم پیچ اصلی
در اینجا سیم سیم پیچ اصلی را با حرف C
و سیم سیم پیچ کمکی را با حرف B مشخص و نامگذاری کرده ایم

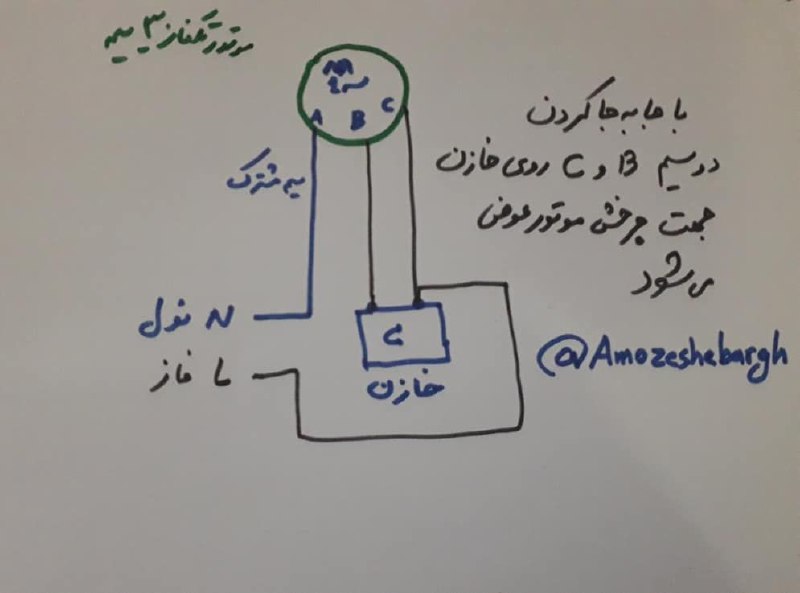

طبق تصویر برق و خازن باید متصل شود
(عوض کردن جهت با جابه جایی سیم راه انداز و اصلی باعث آسیب رساندن به موتور خواهد شد)
@amozeshebargh
ابتدا با اهم متر دو تا از سه سیم موتور که بیشترین اهم و مقاومت را با اهم متر نشان میدهد پیدا میکنیم ، آن دو سر میشود سرهای سیم پیچ کمکی و اصلی، سیم سوم هم میشود سیم مشترک،
ما در عکسها سیم مشترک را با A نامگذاری کرده ایم، حال دو سیم دیگر را یکی یکی با سیم مشترک اهم میگیریم هر کدام که اهم و مقاومت بیشتری نشان داد سر سیم پیچ کمکی است و طبعا آن دیگری هم سر سیم پیچ اصلی
در اینجا سیم سیم پیچ اصلی را با حرف C
و سیم سیم پیچ کمکی را با حرف B مشخص و نامگذاری کرده ایم
طبق تصویر برق و خازن باید متصل شود
(عوض کردن جهت با جابه جایی سیم راه انداز و اصلی باعث آسیب رساندن به موتور خواهد شد)
@amozeshebargh
